学名：箱型柱（方箱柱）
主要应用范围：高层钢框架、重型钢结构厂房等
技能：抗扭和抗翘曲刚度大、整体性优、稳定性好、受力均匀、安装方便等
外形特点：方箱型（四块壁板，上下两节点之间设置隔板）
焊缝要求：全焊透焊缝
工艺难点：隔板与壁板连接的焊缝

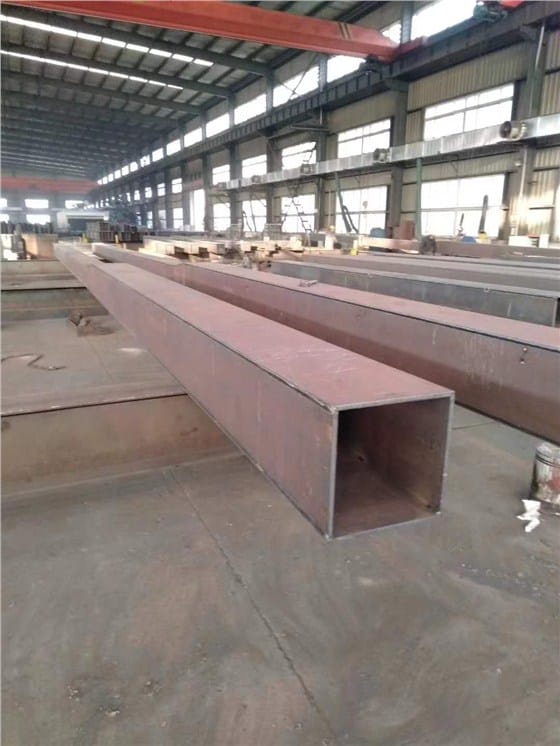

▲车间内箱型柱半成品▲
在河北京泊兴钢构车间，你能看到箱型柱加工的整个过程。从开始下料，到加工，再到最后发货，每一个环节都做到严格的品质把控。而在全部的环节中，箱型柱的焊接工作则是重中之重。

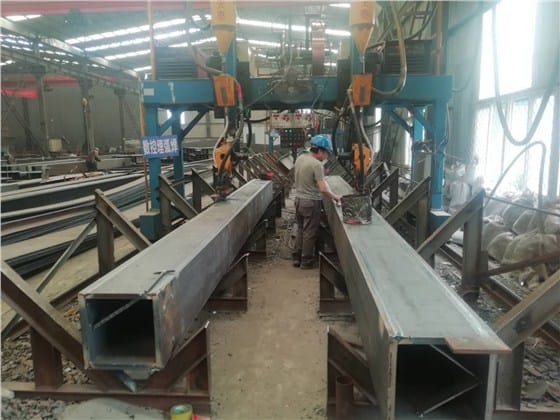

其实，箱型柱焊接的难点主要在于：柱内的空间小，用一般的焊接方法（如二保焊和手弧焊等）只能完成其中三条焊缝的焊接工作，在封上第四块壁板形成封闭的箱形空间后，最后一道焊缝如何施焊才是关键。
检验是确定品质的必要一环
对于箱型柱钢结构来说，以下两种检验方法必不可少。
一
是焊缝的外观检查：要求焊缝外观平整光洁，表面无裂痕，未焊透，未熔合、夹渣、飞溅等缺陷.
二

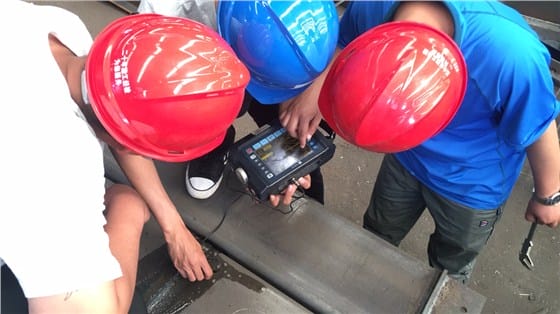

是探伤检查：对于构件的焊接接接头采用射线探伤和磁粉探伤，确认焊缝的宽度足够（即熔合良好）.
箱型柱焊接过程中应当注意的六个问题
1. 应确保电源有充分的容量使焊接电流、电压不产生波动。
2. 被焊区内要彻底清除水、油、锈及其他有害异物。
3. 不得使用潮湿或混有异物的焊剂和生锈的焊丝。不得使用吸湿、脱落、破损或变质的管状焊条。
4. 仔细调整熔嘴和坡口的相互位置，使坡口各个方面均可得到合适的熔深。焊接过程中必须牢固地保持熔嘴的位置不出现偏差，不和坡口发生短路。
5.垫板与壁板应尽可能密贴，其间隙控制在0.5mm以下，并用耐火泥对间隙进行密封处理。
6.焊接过程中，时刻注意渣池深度的调整，可采用添加焊剂的方法，使渣池始终保持适当的深度。
如果钢构件会说话，最普通的H型加工应该是“团宠”，毕竟“单纯、正直、易加工”；而箱型柱则可以算是钢构件中的“学霸”，虽离“学神”还有段距离，但还是“内涵深刻、思想有料、加工有门道”。
