跨中主要结构特点

各杆件受力均以单向拉、压为主，通过对上下弦杆和腹杆的合理布置，可适应结构内部的弯矩和剪力分布。由于水平方向的拉、压内力实现了自身平衡，整个结构不对支座产生水平推力。结构布置灵活，应用范围非常广。桁架梁和实腹梁（即我们一般所见的梁）相比，在抗弯方面，由于将受拉与受压的截面集中布置在上下两端，增大了内力臂，使得以同样的材料用量，实现了更大的抗弯强度。在抗剪方面，通过合理布置腹杆，能够将剪力逐步传递给支座。这样无论是抗弯还是抗剪，桁架结构都能够使材料强度得到充分发挥，从而适用于各种跨度的建筑屋盖结构。更重要的意义还在于，它将横弯作用下的实腹梁内部复杂的应力状态转化为桁架杆件内简单的拉压应力状态，使我们能够直观地了解力的分布和传递，便于结构的变化和组合。

桁架的历史演变

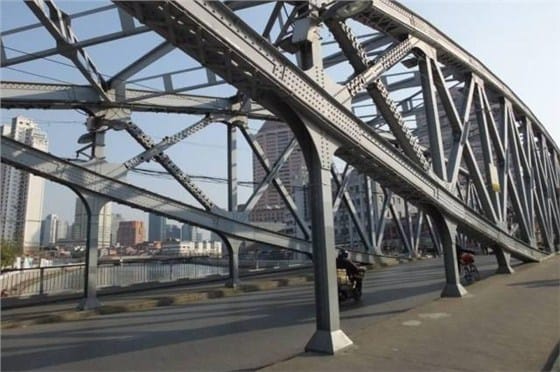

只受结点荷载作用的等直杆的理想铰结体系称桁架结构。它是由一些杆轴交于一点的工程结构抽象简化而成的。桁架在建造木桥和屋架上最先见诸实用。古罗马人用桁架修建横跨多瑙河的特雷江桥的上部结构（发现于罗马的浮雕中），文艺复兴时期，意大利建筑师（帕拉迪奥 Palladio）也开始采用木桁架建桥出现朗式、汤式、豪式桁架。英国最早的金属桁架是在1845年建成的，适合汤式木桁架相似的格构桁架，第二年又采用了三角形的华伦式桁架 。

各类梁式桁架的比较

梁式桁架可以看作是由梁演化而来，对同样跨度的梁和常见梁式桁架，在相同均布荷载作用下的内力情况作如下比较。桁架的外形对杆件内力分布影响很大。平行弦桁架弦杆的内力由跨中向两端递减；而三角形桁架弦杆的内力却由跨中向两端递增。这是由于桁架是依靠上、下弦杆的内力形成截面弯矩的，弦杆的内力可以表示为：

F=±M°/r

式中M°为同样跨度简支梁相应桁架节点位置的截面弯矩，r为弦杆内力对距心的力臂。在均布荷载作用下，简支梁的弯矩是按抛物线规律分布的，在跨中达到最大值。因平行桁架弦杆的力臂是不变的，所以内力由跨中向两端递减；三角形桁架弦杆的力臂有跨中向两端按线性规律递减，快于M°按抛物线规律递减的速度，所以弦杆内力由跨中向两端递增。当桁架的上弦节点位于一条抛物线上时，其下弦以及各上弦水平分力对矩心的力臂与M°一样均按抛物线规律变化，故各下弦杆内力及各上弦杆水平分力的大小均相等，这样各上弦的内力也近乎相等。

平行弦桁架的竖杆内力及斜杆的竖向分力等于简支梁相应位置上的剪力，故由中间向两端递增；抛物线形桁架的上弦符合合理拱轴线，此时作用在上弦节点的竖向力完全由上弦杆的轴力平衡，故腹杆内力为零；三角形桁架的腹杆内力则由中间向两端递增。
