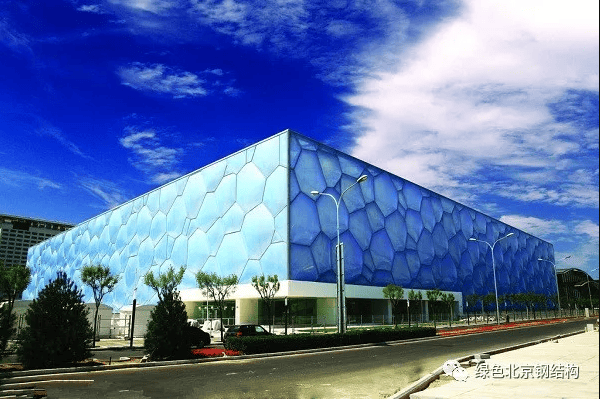

“水立方”作为国家游泳中心的特有名称，经过奥运会的辉煌和荣光，现已成为具有独特价值的无形资产。国家游泳中心“水立方”是亚洲最大的室内嬉水乐园，人气高居不下。

随着2022冬奥周期的来临，“水立方”将再次华丽变身，转换成“冰立方”，作为冰壶项目的比赛场馆，可容纳观众约4600人。

冰场可转换结构施工现场，京泊兴小编探访“水立方”变身“冰立方”的最新进展。

昔日奥运泳池被钢结构“填满”

根据2022年北京冬奥会和冬残奥会冰壶比赛需要，“水立方”将在保留水上功能的基础上新增冰上功能，即在比赛大厅中部搭建冰场可转换结构并安装可拆装制冰系统，形成具有4条标准赛道的冰壶场地——这在冬奥会历史上尚属首次。

改造工程涉及冰场可转换结构体系、冰壶场地热湿环境、冰壶场地体育照明、场馆综合节能和场馆建筑声学等5项具体课题。其中搭建冰场可转换结构是“水立方”变身“冰立方”的关键，也是现阶段改造重点。

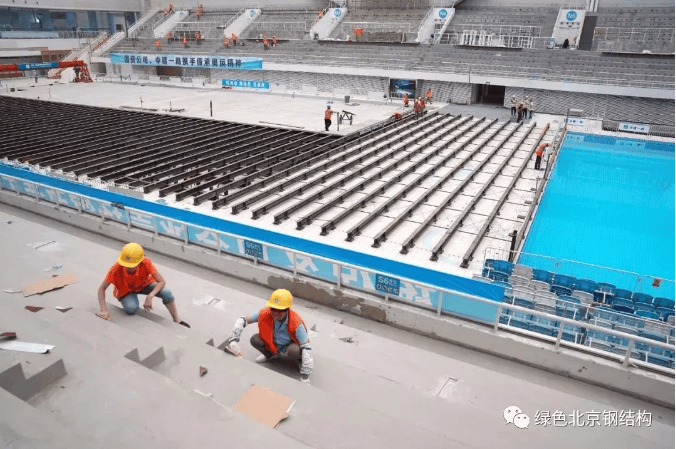

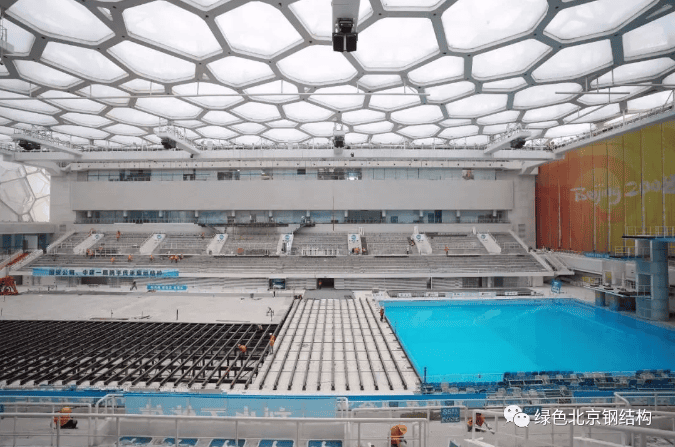

京泊兴小编近日在“水立方”比赛大厅看到，曾举办北京奥运会游泳、花样游泳和跳水项目的标准泳池已经放空池水。泳池空间被一座冰场可转换钢结构“填满”，数十名工人在钢结构上铺设预制混凝土板。

水冰转换结构总误差将控制在毫米级

举例来说：“人在地板上打球时，每秒会在地板上跳动两到三次，人和地板的振动频率在2赫兹左右。如果地板结构自振频率低于2赫兹，就会出现共振效应，地板开始颤动。而目前在建的‘水立方’冰壶赛道，虽然冰面长度超过45米，冰面厚度仅为60毫米，但根据冰壶赛事场地的要求，其冰面结构自振频率需达到30赫兹。”

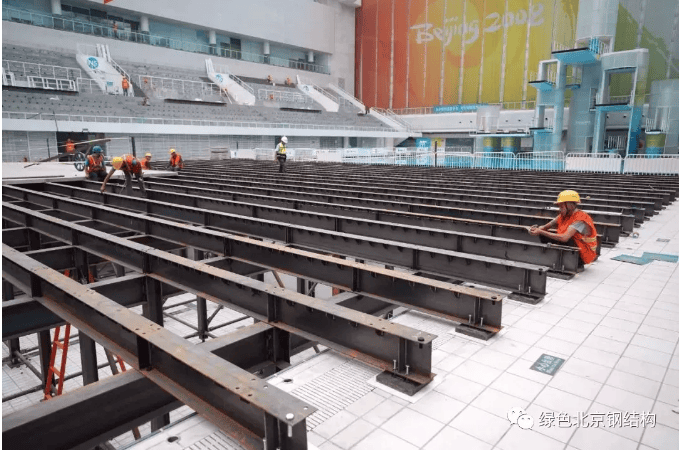

为实现上述冰面使用指标，目前支撑冰面的可转换钢结构使用2600根3米高、2米长的薄壁H型特制钢材搭建而成，每根梁柱装有柱脚，每个连接点装有可拆卸高强度螺丝，确保钢架紧固结实。钢架上方需铺设1500块1米见方、厚度达100毫米的预制混凝土板。

“在预制混凝土板制作过程中，我们派专人从生产环节控制并校核生产精度。在冰场可转换结构施工现场，也有专业监理工程师对钢结构和混凝土板进行现场抽检。”国家游泳中心高级工程师介绍，预制混凝土板安装时，每名工人还需使用卡尺进行精密微调，将“水立方”水冰转换结构的总误差控制在毫米级。

“水立方”每年可进行一次“水冰转换”

上述冰场可转换结构将于7月底全部搭建完成，工作人员将继续在结构上铺设保温层、防水层和制冰管路层。目前，制冰机器和管路正加紧制造中。

凭借这套冰场可转换结构和可拆装制冰系统，“水立方”将拥有水上和冰上两种功能。按照规划，日后春、夏、秋三个季节“水立方”可开展游泳比赛、群众游泳水上活动以及文化演出活动；冬天可开展冰壶、冰球等冰上比赛，形成冰上赛季。这意味着“水立方”以后每年可进行一次“水冰转换”，即冰场可转换结构和可拆装制冰系统每年有一次“搭”和“拆”的过程。

据“水立方”改造总体施工规划，目前“水立方”空调机房更新、室外制冰机组制造、除湿机组加工和管线安装、消防和监控设施升级等工作也在同步推进。另外，小编看到“水立方”看台改造工作已经收尾，看台地面经重新打磨变得非常平整，看台新增的22处无障碍座席已搭建完毕。

在改造过程中，可拆卸的钢结构是冰水转换的基础。改造时，工作人员首先要把泳池里的水放掉，在泳池内安装可拆卸的钢结构，钢结构必须轻便，能够快拆快装、同时还要保证强度。在钢结构上方是一层预置混凝土板块，再上面是防水层和制冰管道层，管道层上面再铺十一层冰。

建成后的冰立方内景效果图

预计今年11

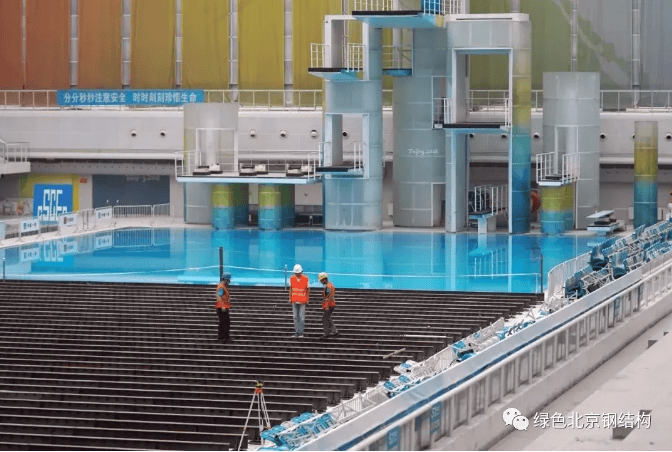

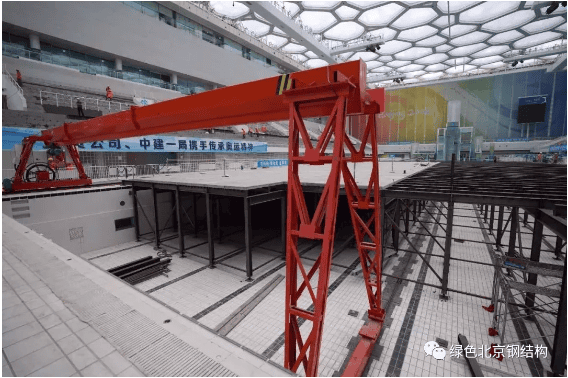

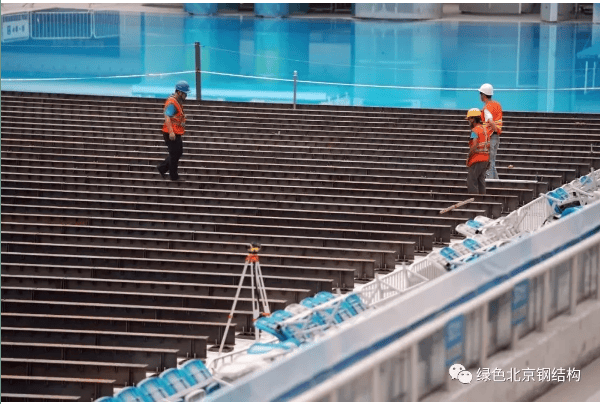

施工人员在“水立方”进行冰场可转换结构施工

由于冬奥会对于赛场的品质要求非常高，冰壶运动对冰场稳定性要求更加苛刻，在冰场可拆卸概念提出时，曾经受到争议。通过科研技术团队的反复实验和论证，最终我们保证了冰场能够达到稳定不颤动的效果。

据北京市重大项目办负责人介绍，北京2022年冬奥会北京赛区共有8个场馆是利用既有的场馆进行改造的，随着国家游泳中心改造工程开工，年底国家体育馆也将开始改造。届时，今年计划开工的5个改造场馆将全部实现开工目标。
