当前位置：首页 » 揭秘钢结构 » 常见问题 » 钢结构生锈及防腐处理

钢结构生锈及防腐处理

来源：京泊兴彩钢查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2019-08-21 11:01:00【大中小】

钢结构工程建筑被称为21世纪的绿色工程，钢结构具有强度高、受荷能力强、自重轻、占空间体积小、构件制造与安装方便、节约木材等许多优点，因此越来越广泛地应用于工业与民用建筑中。

be6c806636d84e0fbd867e771ff3aa44

随着工业的迅猛发展，钢材耐腐蚀性和耐锈蚀性差等问题逐渐显现出来，尤其是在沿海地区及化工领域已成为突出的问题，防腐问题越来越严重，我国每年因腐蚀造成的损失高达2800多亿元，接近国民生产总值的4%。日本年腐蚀损失92亿美元，其中化工腐蚀损失为52亿美元，占总损失的56%。据美国国家标准局调查，美国因发生腐蚀年损失超过700亿元。此外，因腐蚀造成的间接损失是难以计算的，如因腐蚀造成的物料损失、产品污染、设备效率降低、安全隐患等。

0f0e8674ef1044db81e6a3062c65fe35

钢结构的腐蚀不仅造成经济损失，也给结构的安全带来隐患，由于钢材锈蚀而导致的工程事故也屡见不鲜，因此钢结构（特别是薄壁钢构件）的防腐处理具有重要的经济和社会意义，京泊兴小编就以下施工过程中所发现的问题和一些处理方法做一些介绍及探讨。

↓↓↓

钢结构防锈与涂装的规定

钢结构防锈及涂装设计应综合考虑结构的重要性、环境侵蚀条件、维护条件及使用寿命，以及施工条件与工程造价等因素，合理的选用或确定钢材表面原始锈蚀等级、除锈方法与等级、涂料与涂装要求以及涂装施工的质量检验要求等。

钢结构腐蚀的主要原因

防止钢结构腐蚀首先要了解钢材腐蚀的原因：

1常温下（100℃以下）钢材的腐蚀机理

常温下钢铁的腐蚀主要是电化学腐蚀。钢结构在常温大气环境中使用，钢材受大气中水分、氧和其他污染物（未清理干净的焊渣、锈层、表面污物）的作用而被腐蚀。大气的相对湿度在60％以下时，钢材的腐蚀是很轻微的；但当相对湿度增加到某一数值时，钢材的腐蚀速度突然升高，这一数值称为临界湿度。常温下，一般钢材的临界湿度为60％～70％。

当空气被污染或在沿海地区空气中含盐时，临界湿度都很低，钢材表面容易形成水膜。此时焊渣和未处理干净的锈层（氧化铁皮）作为阴极，钢结构构件（母材）作为阳极在水膜中发生电化学腐蚀。大气中的水分吸附在钢材表面形成的水膜是造成钢材腐蚀的决定因素；大气的相对湿度和污染物的含量是影响大气腐蚀程度的重要因素。

2高温下（100℃以上）钢材的腐蚀机理

高温下钢铁的腐蚀主要是化学腐蚀。高温状态下，水以气态存在，电化学作用很小，降为次要因素。金属和干燥气体（如O2、H2S、SO2、Cl2等）相接触，表面生成相应的化合物（氯化物、硫化物、氧化物），形成对钢材的化学腐蚀。

钢结构腐蚀的防护方法

根据钢材腐蚀的电化学原理，只要防止或破坏腐蚀电池的形成或强烈阻滞阴、阳极过程的进行，就可防止钢材的腐蚀。采用防护层方法防止钢结构腐蚀是目前通用的方法，常用的保护层有以下几种：

金属保护层：

金属保护层是用具有阴极或阳极保护作用的金属或合金，通过电镀、喷镀、化学镀、热镀和渗镀等方法，在需要防护的金属表面形成金属保护层（膜）来隔离金属与腐蚀介质的接触，或利用电化学的保护作用使金属得到保护，从而防止腐蚀。

化学保护层：

通过化学或电化学方法使钢材表面生成一种具有耐腐蚀性能的化合物薄膜，以隔离腐蚀介质与金属的接触，来防止对金属的腐蚀。

非金属保护层：

用涂料、塑料、搪瓷等材料，通过涂刷和喷涂等方法，在金属表面形成保护膜，使金属与腐蚀介质隔离，从而防止金属的腐蚀。

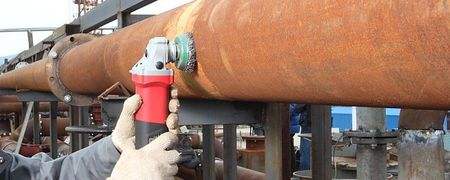

timg

钢材表面处理

钢材加工后到出厂之前，构件表面会不可避免的沾有油污、水分、灰尘等污染物以及存在毛刺、氧化铁皮、锈层等表面缺陷。由前面钢结构腐蚀的主要原因我们知道，污染物的含量是影响大气腐蚀程度的重要因素，且表面污物会严重影响涂料在钢材表面的附着力，并使漆膜下的锈蚀继续扩展，导致涂层失效或破坏，无法达到预期的防护效果。因此，钢材表面处理质量的好坏对涂层的防护效果及寿命的影响，有时甚至比涂料本身品种性能差异的影响更大，应予以重视以下方面：

对使用期内很难维修的承重构件，其除锈等级宜适当提高。

除锈前后应仔细消除油垢、毛刺、药皮、飞溅物及氧化铁皮等。

除锈及涂装工程的质量验收应符合《钢结构工程施工质量验收规范》GB50205的规定

防腐涂料

防腐涂料一般由底漆和面漆组成。底漆中粉料多，基料少，成膜粗糙，底漆的功能是使漆膜与基层和面漆结合牢固，即就是要有好的附着力；底漆有阻蚀性颜料，可以阻止锈蚀的发生，有的还能对金属起钝化和电化学保护作用，防止金属生锈。而面漆则粉料少，基料多，成膜后有光泽，主要功能是保护下层底漆，故要对大气和湿度具有不渗透性，要能抵抗由风化引起的物理和化学分解。目前的趋势是使用合成树脂来提高介质的抗风化性能。耐大气性能的防腐涂料一般只能耐大气中的气相腐蚀。对于受酸碱等介质侵蚀的地方，必须用耐酸碱的涂料。

防腐漆按保护功能可分为底漆，中层漆和面漆，各层油漆均有其特性，各负其责，各层组合起来，形成复合涂层，提高防腐性能，延长使用寿命。

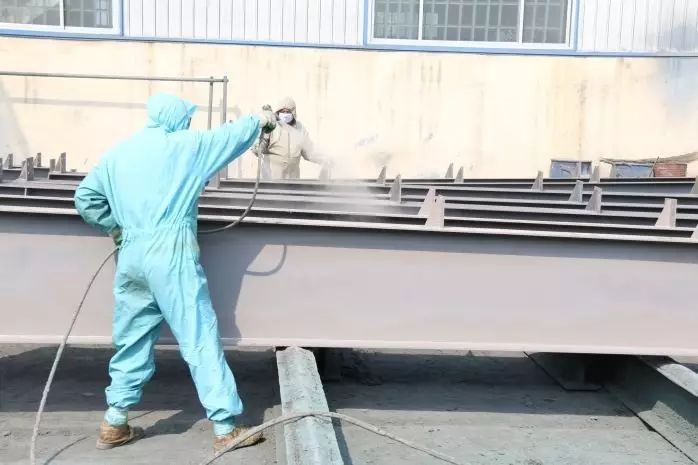

76541051509e49ee810d4ab46267e5fe

底漆

底漆层常用的防腐涂料有富锌底漆和环氧铁红底漆，富锌漆是由大量的微细锌粉与少量的成膜机料组成。锌的电化学性比钢铁高，在受到腐蚀时，有“自我牺牲”的作用，使钢铁被保护。腐蚀产物氧化锌又填充了孔隙，使涂层更加致密。常用的富锌底漆有以下三种：

水玻璃无机富锌底漆，它是以水玻璃为基料，加入锌粉，混合后涂刷，固化后要用水冲洗，施工工艺复杂，工艺条件苛刻，表面处理必须在Sa2.5以上，另外对环境温度、湿度都有要求，形成的涂膜易开裂、脱皮、目前已很少采用。

溶性无机富锌底漆，该底漆是以正硅酸乙酯为基料，以酒精为溶剂，经部分水解聚合，加入锌粉混合均匀后涂覆成膜。

富锌底漆，它是以环氧树脂为成膜基料，加入锌粉，固化形成涂层。环氧富锌底漆不但防腐性能优良，而且附着力强，并与下道涂层环氧云铁中层漆均有良好的粘结型。主要用于一般大气中的钢架结构和石油化工设备的防腐。

环氧铁红底漆是分罐装的双组份涂料，甲组份（涂料）由环氧树脂、氧化铁红等防锈颜料增韧剂、防沉剂等制成，乙组份为固化剂，施工时按比例调配。氧化铁红是一种物理性防锈颜料，其性质稳定、遮盖力强、颗粒细微、能在漆膜中起到很好的屏蔽作用，有很好的防锈性能。环氧铁红底漆对钢板及上层环氧面漆均有很好的粘结力，常温干燥快，对上层面漆不渗色，较普遍的用于钢质管道、贮罐、钢结构防腐工程，作防锈底漆使用。

中层漆

中层漆一般为环氧云铁和环氧玻璃鳞片漆或环氧厚浆漆。环氧云铁漆是以环氧树脂为基料加入云母氧化铁制成，云母氧化铁的微观结构像片状云母，其厚度仅为数微米，而直径为数十微米到一百微米。它耐高温、耐碱、耐酸性、无毒，片状结构可阻止介质渗透，增强了防腐性能，而且收缩率低，表面有粗糙度，是一种优良的中层防腐漆。环氧玻璃鳞片漆是以环氧树脂为基料，以薄片状的玻璃鳞片为骨料，再加各种添加剂组成的厚桨型防腐漆。玻璃鳞片厚度仅为2～5微米。由于鳞片在涂层中上下多层排列，形成独特的屏蔽结构。

面漆

用于面漆的涂料按其价位可划分为三种等级：

普通级为环氧漆、氯化橡胶漆、氯磺化聚乙烯其等；

中等级为聚氨酯漆；

高等漆为有机硅改性聚氨酯漆、有机硅改性丙烯酸面漆、氟涂料等。

环氧漆经化学固化后，化学性质稳定，涂层致密，有很强的粘结力，很高的机械性,它耐酸、碱、盐，能抵抗多种化学介质的腐蚀。

8dd049b0636640cdbb312a7c3b95b07b

氯化橡胶漆以氯化橡胶为成膜物，氯化橡胶是用天然橡胶与氯气反应制成，他属惰性树脂，成膜后密封性能非常好，水汽、氧气对漆膜的渗透率极低，而且耐酸、耐碱、耐水、耐氧化剂、耐各种腐蚀性气体的腐蚀，在用醇酸树脂改性后，耐候性好，在使用过程中，漆膜理化性能变化很小，可以说是一种经济耐用的防腐材料。其它面涂层材料因价格较高，使用很不普遍。

防腐油漆的选择应考虑几点

要考虑结构所处的使用条件及选用涂料的范围的一致性，根据腐蚀介质的情况（种类、温度和浓度）气相或液相，湿热地区或干燥地区等条件进行选用。对于有酸性介质，可采用耐酸性能较好的酚醛树脂漆，而对于碱性介质，则应采用耐碱性较好的环氧树脂漆。

要考虑施工条件的可能性。有的宜刷涂，有的宜喷涂，有的自然干燥成膜等等。对于一般情况，宜用干燥、便于喷刷的冷固型涂料。

要考虑涂料的正确配套。由于大部分涂料是有机胶状物质为基料，涂料每涂一层结成薄膜后，难免有许多异常细小的微孔，腐蚀介质仍有可能渗入侵蚀钢铁。因此，目前涂料的施工都不是涂单层，而是涂多层，目的在于将微孔减少到最低限度。底漆和面漆之间应有良好的适应性。如过氯乙烯漆与磷化底漆或铁红醇酸底漆配套使用，才能得到很好的效果，而不能与油性底漆（如油性红丹漆）配套使用。因为过氯乙烯漆中含有强溶剂，会破坏底漆漆膜。
