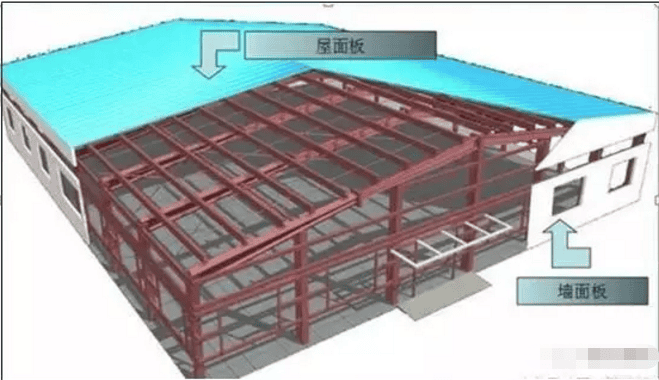

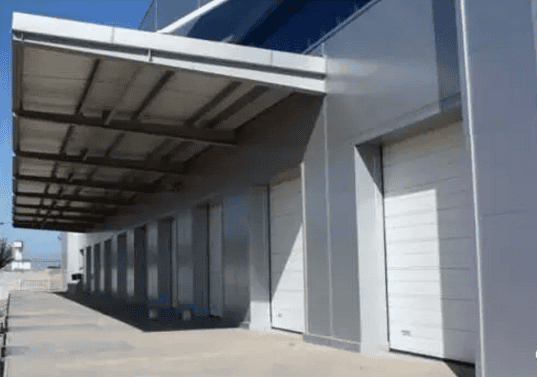

一、钢结构系统概述

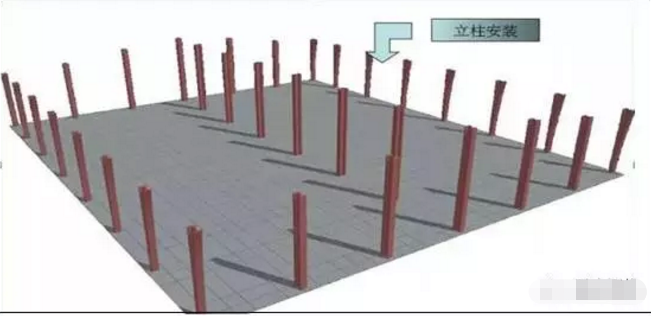

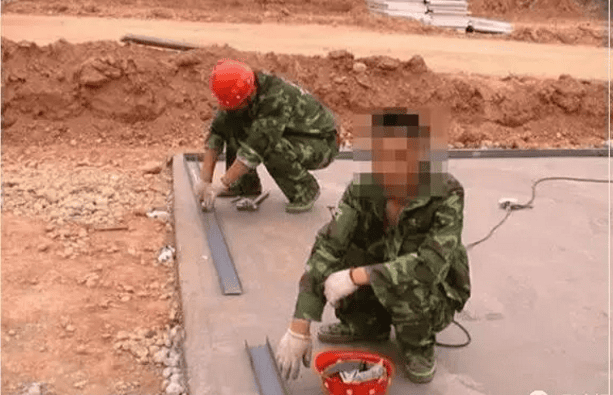

立柱安装

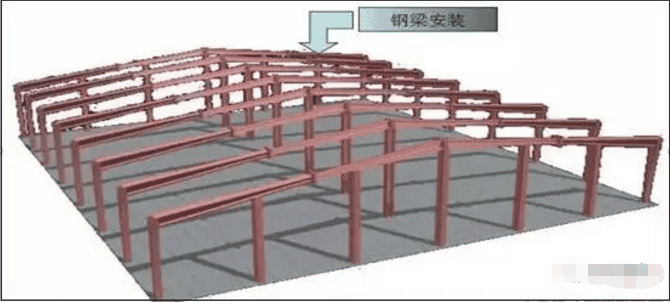

钢梁安装

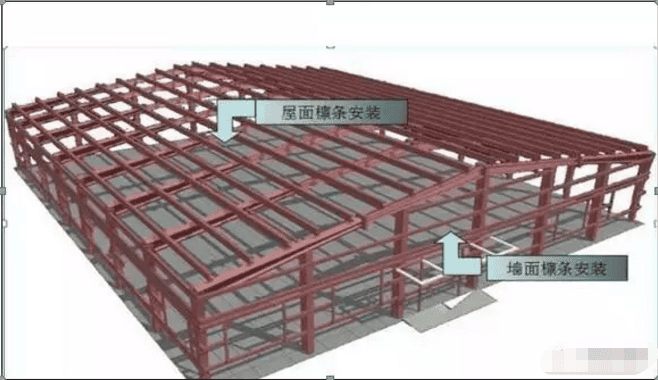

屋面檩条安装

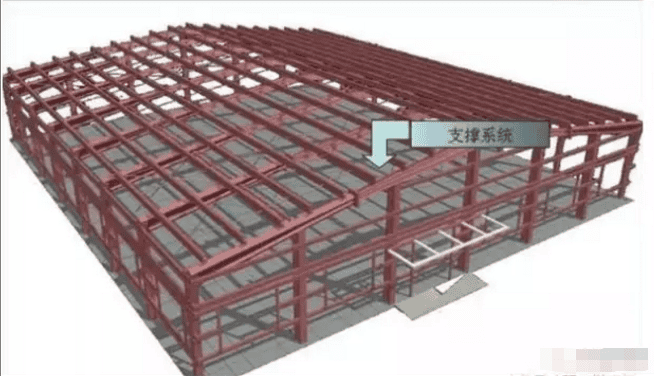

支撑系统

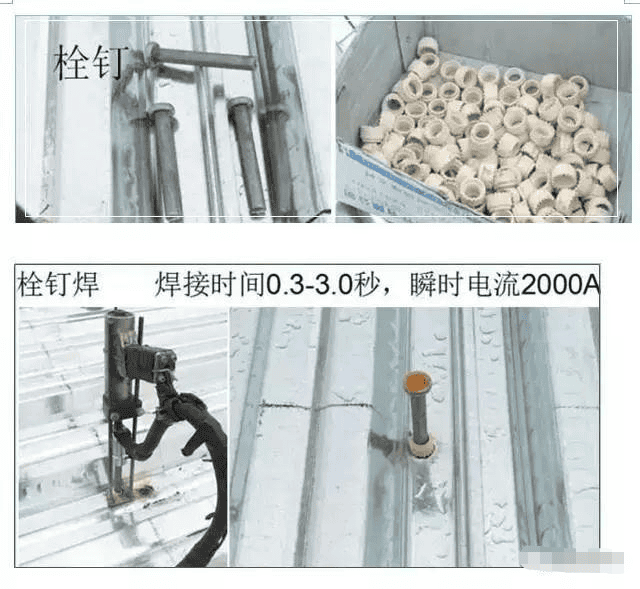

屋面板

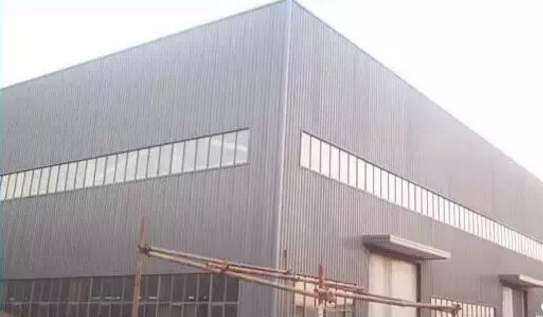

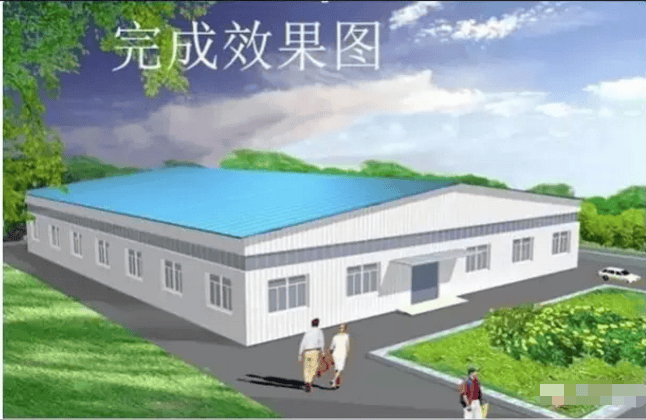

效果图

二、几种典型的常用包边

1. 屋面系统（脊瓦、封檐、封稍、天沟）

2. 墙面系统（垂直包边、机制内角、外角、U形槽、墙面泛水、搭接缝）

3. 门窗系统

4. 其他（通风器、承重板、特殊版型）

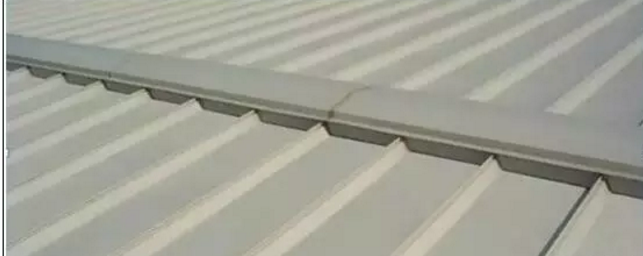

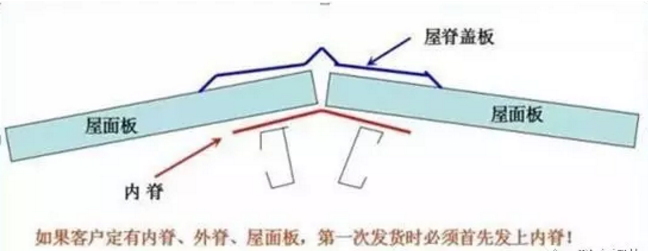

学名：屋脊盖板

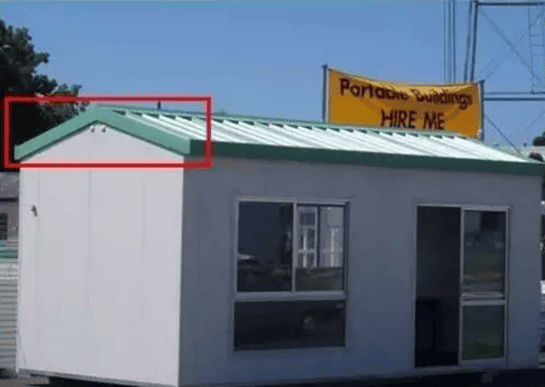

位置：屋脊最高处，两屋面板搭接的地方。

作用：防止屋顶漏水。

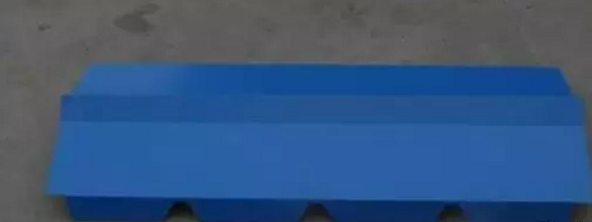

定尺脊瓦

820型、840型、950型、980型、930型、1000型脊瓦

用于屋脊

厚度：0.4mm-0.6mm

长度：

820型：2米/块

840型：2米/块

950型： 0.985米/块

980型：1.007米/块

930型： 0.97米/块

1000型：1.02米/块

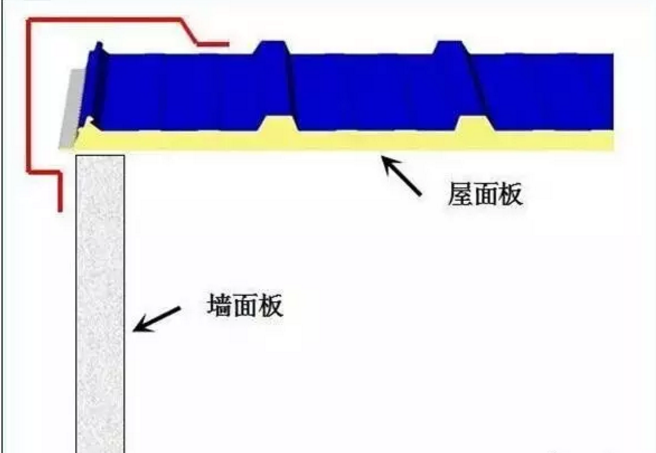

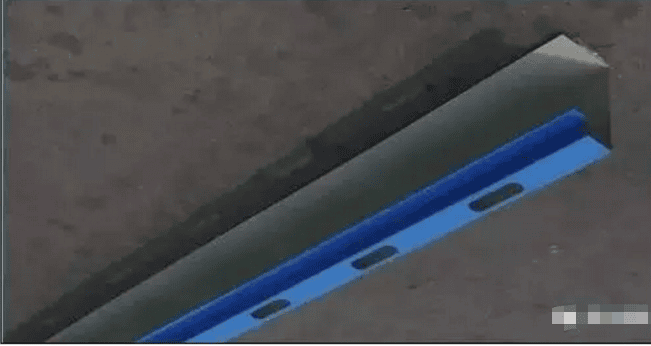

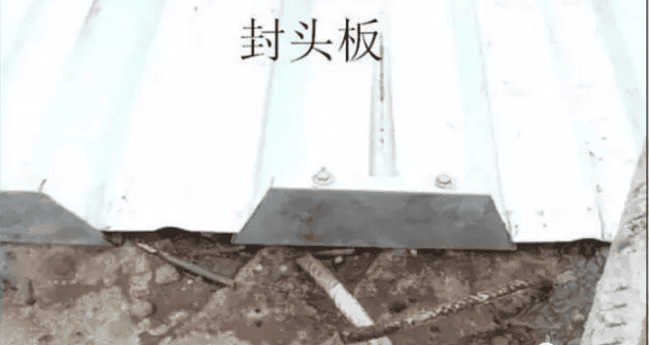

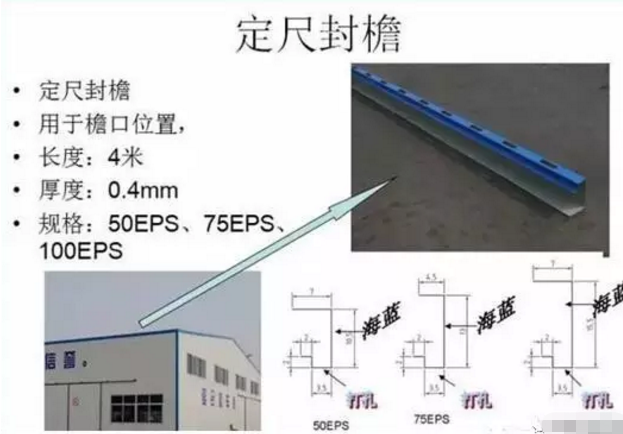

2.屋面系统包边——封檐

学名：檐口收边

位置：屋面板靠近檐口处末端。

作用：

1. 挡住复合板芯材；

2. 利于集中排水。

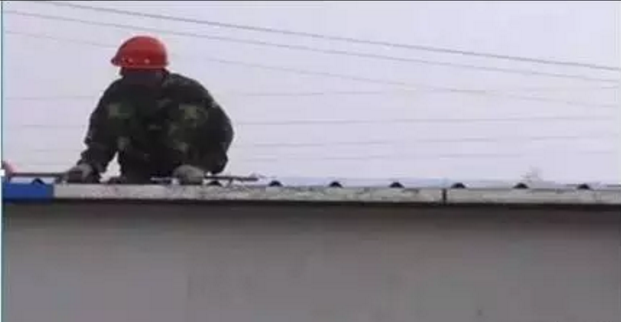

3.系统包边——封稍

学名：无

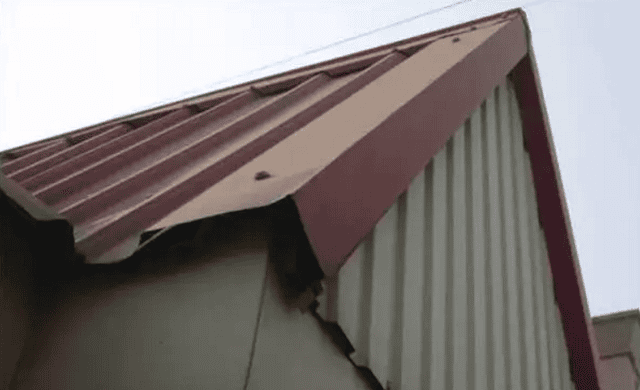

位置：山墙处屋面板与墙面板搭接处。

作用：

1. 挡住复合板芯材；

2. 防止雨水从搭接缝渗入钢结构内部。

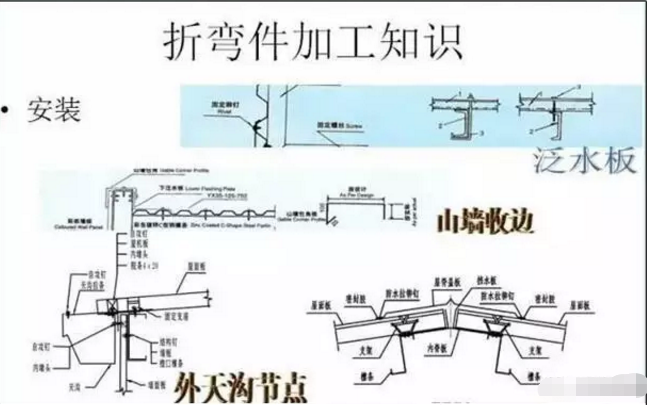

不定尺折弯件

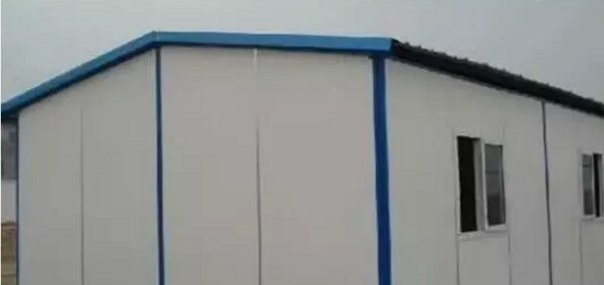

封梢：用于山墙与屋面连接处，根据实际工程情况定尺寸

厚度：一般0.4-0.8mm

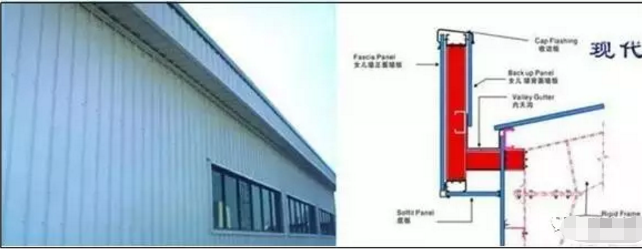

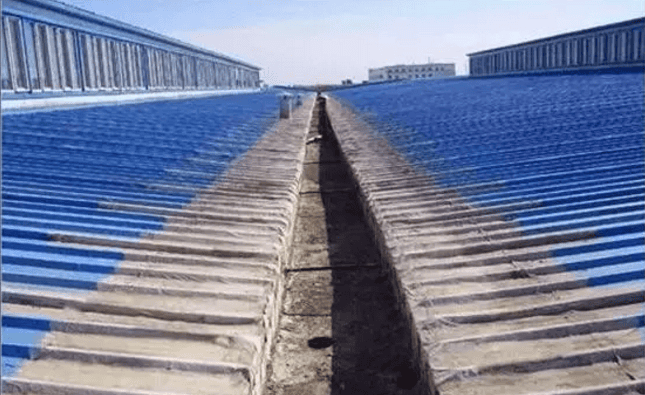

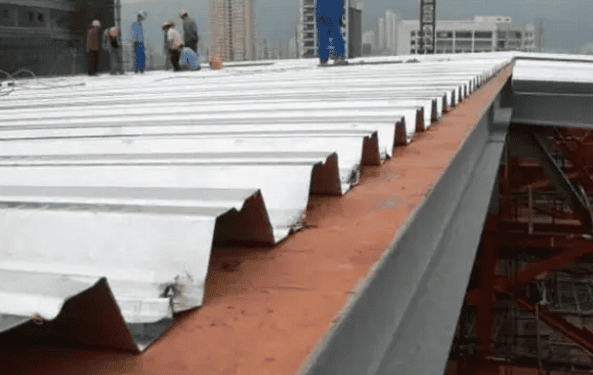

4屋面包边系统——天沟

天沟的分类：

按照位置分：

1. 两跨连接处的天沟，

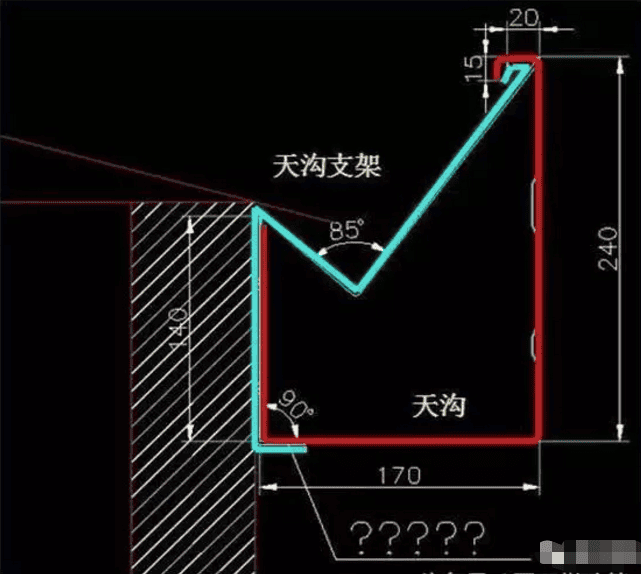

2. 屋檐处的天沟。

按照是否外露分：内天沟和外挂天沟

天沟的作用：排水。

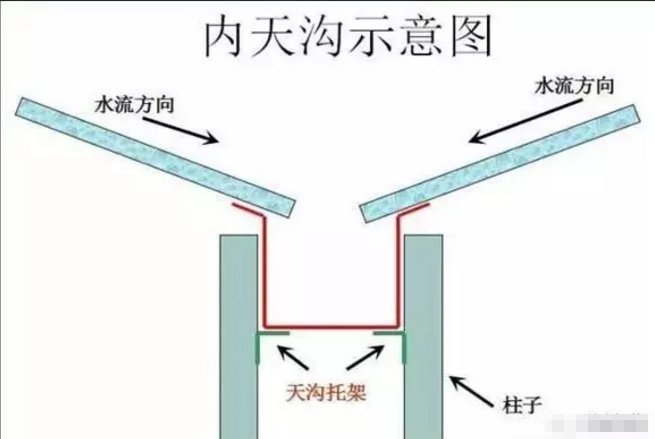

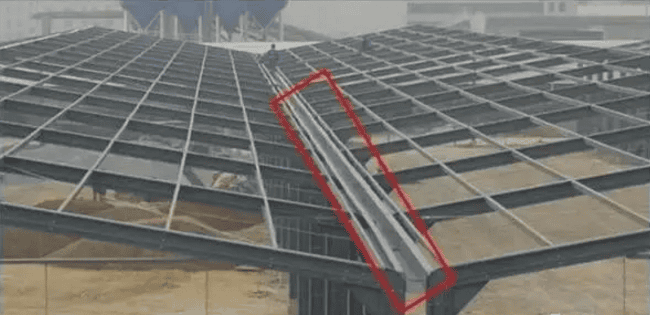

4.1 两跨连接处的天沟，内天沟

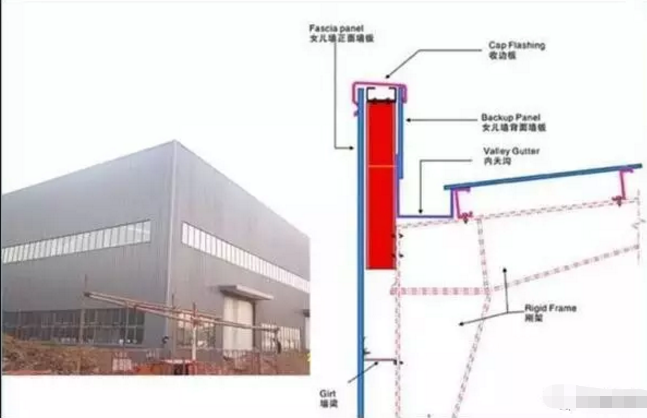

4.2 屋檐处的天沟，内天沟

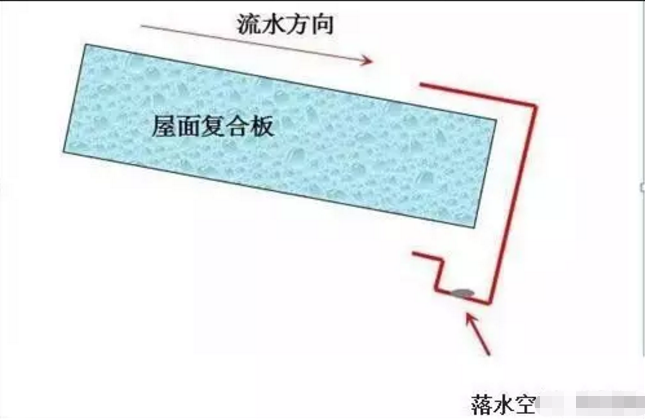

这种形式的屋面怎么排水？

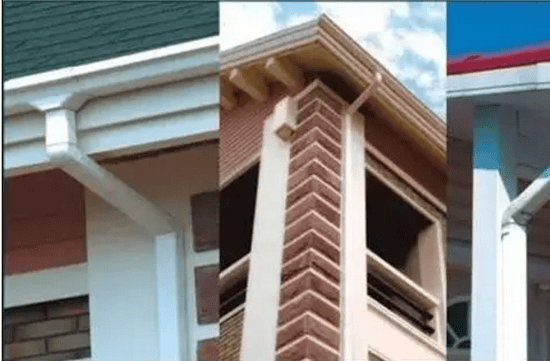

4.3 屋檐处的外挂天沟

作用：便于集中排水，收集雨水重复利用。

5.面系统包边——垂直包边

作用：

1. 装饰

2. 防水

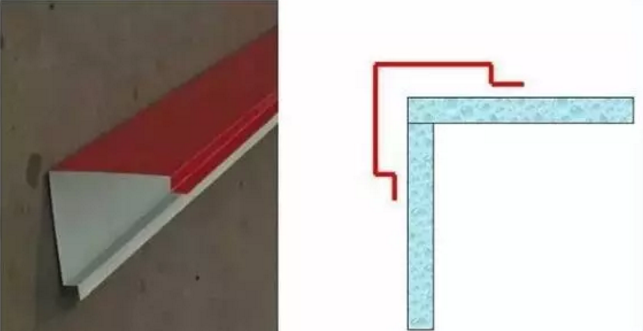

5.1 机制内角、机制外角

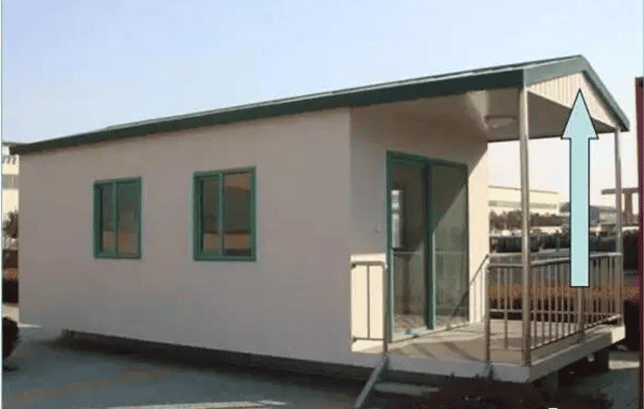

用途：1. 小型板房的墙角

2. 屋面板与墙面板的接触缝隙

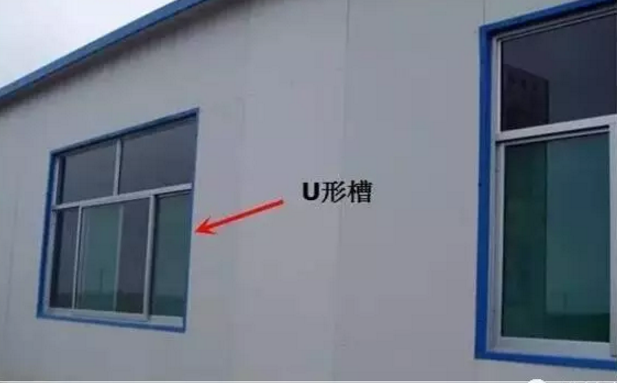

5.2 U形槽（机制U形槽、热板U形槽）

用途：

1. 小型板墙面板的两端封头

2. 避免复合板与地面或砖墙接触的地方腐蚀。

3. 简易板房固定墙面板用。

不定尺折弯件

U型槽

按材料有：热板、镀锌板、不锈钢等。通常用于门口包边，热板可作油漆处理

定尺U型槽

用于窗口或门口，边部叠边防水好，更好防腐蚀。

长度：6m

厚度：0.4m

规格：50mm，75mm，100mm

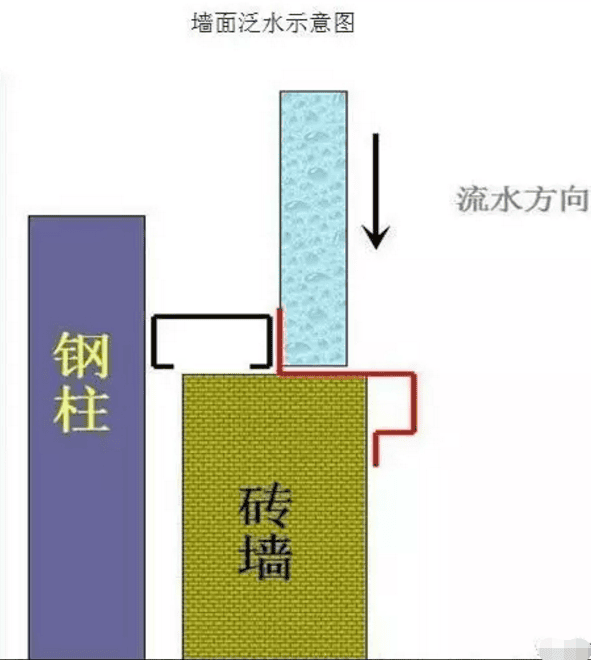

6.系统包边——墙面泛水

位置：有砖墙的工程，砖墙与墙面板连接处。

用途：防水

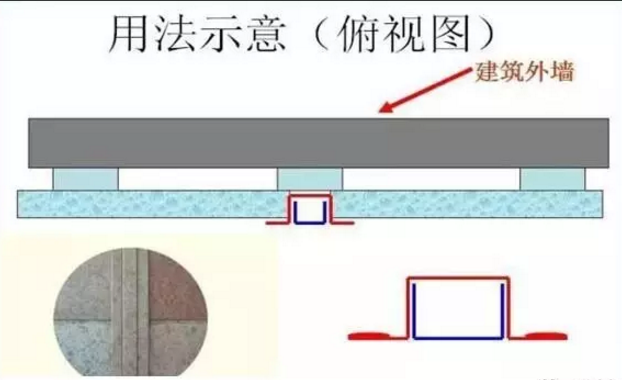

7.铺板的竖向搭接缝

位置：墙面板横装时，2块横装板对接的地方。

作用：防水，装饰

常用于幕墙保温板、横装板（1000型及隐藏式聚氨酯板）

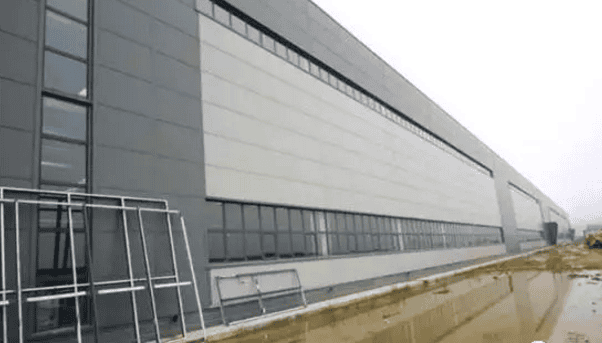

横装板工程实例

7.1 门窗系统包边----简易包边

7.2 门窗系统包边----窗户包边（立体效果）

窗口左、右、下包边（俯视图）

钢结构包边知识就跟您分享到这，欢迎关注我们京泊兴了解更多钢结构知识！
